屬性劃分：
交流接觸器 >> 標準型 >> 箱式結構 >> 交流操作型

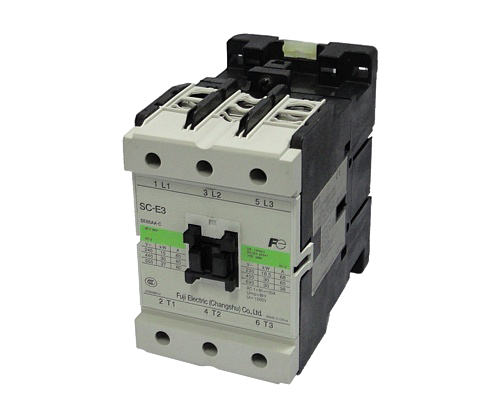

| SC-E3 | SC-E4 | |||||
| 主回路特性 | ||||||
| 額定工作電流Ie(A) | AC-3 | 220/230V | 68 | 80 | ||
| 380/400V | 65 | 80 | ||||
| 660/690V | 38 | 44 | ||||
| AC-1 | ≤400V | 100 | 105 | |||
| 約定發熱電流Ith(A) | 100 | 105 | ||||
| 額定控制功率Pe(kW) | AC-3 | 220/230V | 18.5 | 22 | ||
| 380/400V | 30 | 40 | ||||
| 660/690V | 30 | 37 | ||||
| 額定工作電壓Ue(V) | AC220/230V,AC380/400V,AC660/690V | |||||
| 額定絕緣電壓Ui(V) | 1000 | |||||
| 額定沖擊耐受電壓Uimp(V) | 8000 | |||||
| 機械壽命(萬次)AC-3380/400V | 1000 | 1000 | ||||
| 電氣壽命(萬次)AC-3380/400V | 150 | 100 | ||||
| 操作頻率(AC-3)(次/小時) | 1200 | 1200 | ||||
| 飛弧距離 | 2 | |||||
| 防護等級 | IP2X | |||||
| 耐振動 | 10～55Hz15m/s2 | |||||
| 耐沖擊 | 50m/s2 | |||||
| SC-E3 | SC-E4 | ||||
| 控制線圈特性 | |||||
| 動作電壓范圍 | 吸合 | 0.85～1.1Us | |||
| 釋放 | 0.2～0.75Us | ||||
| 電磁鐵容量(VA) | 吸合 | 180 | |||
| 釋放 | 13.3 | ||||
| 功耗(W) | 4.5 | ||||
| 動作時間 | 線圈ON～主觸頭ON | 10～18 | |||
| 線圈OFF～主觸頭OFF | 8～18 | ||||
| SC-E3 | SC-E4 | ||||
| 接線能力 | |||||
| 主回路 | |||||
| 箱式結構(直接連接) | 上面接線(mm2) | 單芯線、多股線 | 1～70 | ||
| 多股軟線(帶有套管) | 1～50 | ||||
| 下面接線(mm2) | 單芯線、多股線 | 1～50 | |||
| 多股軟線(帶有套管) | 1～35 | ||||
| 上下面接線(mm2) | 單芯線、多股線 | 上 | 1～50 | ||
| 下 | 1～50 | ||||
| 多股軟線(帶有套管) | 上 | 1～35 | |||
| 下 | 1～35 | ||||
| 端子螺釘尺寸 | M8 | ||||
| 緊固扭矩 | N·m | 8 | |||
| 松開扭矩 | N·m | 2 | |||
| 控制回路、輔助回路 | |||||
| 單芯線、多股線（直接連接） | 1根 | mm2 | 0.75～2.5 | ||
| 2根 | mm2 | 0.75～1.5 | |||
| 2根 | mm2 | 1.5～2.5 | |||
| 多股線、多股軟線（壓接端子連接） | mm2 | 0.75～2.5 | |||
| 壓接端子最大寬度 | mm | 7.7 | |||
| 端子螺釘尺寸 | M3.5 | ||||
| 緊固扭矩 | N·m | 0.8～1 | |||
| SC-E3 | SC-E4 | ||||
| 可選用附件 | |||||
| 輔助觸頭單元 | 頂裝 | SZ-A40 | 觸頭布置：4NO | 最大安裝數：1 | |
| SZ-A31 | 觸頭布置：3NO1NC | 最大安裝數：1 | |||
| SZ-A22 | 觸頭布置：2NO2NC | 最大安裝數：1 | |||
| SZ-A20 | 觸頭布置：2NO | 最大安裝數：1 | |||
| SZ-A11 | 觸頭布置：1NO1NC | 最大安裝數：1 | |||
| SZ-A02 | 觸頭布置：2NC | 最大安裝數：1 | |||
| 側裝 | SZ-AS1 | 觸頭布置：1NO1NC | 最大安裝數：2 | ||
| 主回路浪涌電壓抑制單元 | SZ-ZM3E | 內裝CR元件(3相電機，220/230V,0.1～15kW,頂裝) | |||
| SZ-ZM4E | 內裝CR元件(3相電機，220/230V,0.1～15kW,側裝) | ||||
| 線圈浪涌電壓抑制單元 | SZ-Z31 | 內裝壓敏電阻：AC/DC24～48V | |||
| SZ-Z32 | 內裝壓敏電阻：AC/DC100～250V | ||||
| SZ-Z33 | 內裝壓敏電阻：AC/DC380～440V | ||||
| SZ-Z34 | 內裝CR：AC24～48V | ||||
| SZ-Z35 | 內裝CR：AC100～250V | ||||
| 機械聯鎖單元 | SZ-RM | 可逆組裝用 | |||
| 可逆接線連接件 | SZ-ERW3W | 可逆組裝用 | |||
| 三相并聯端子板 | SZ-P4 | 阻性負載適用 | |||
| 操作計數器 | SZ-J□ | 操作計數用 | |||
| 熱過載繼電器 | TK-E3 | 電動機保護用 | |||
