屬性劃分：
熱過載繼電器 >> 標準型 >> 板式結(jié)構(gòu)

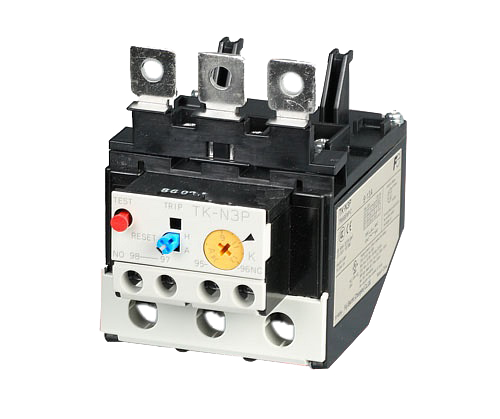

| TK-N3P | ||||
| 主回路特性 | ||||
| 整定電流范圍（A）及代號 | V | 7-11 | ||
| W | 9-13 | |||
| X | 12-18 | |||
| B | 18-26 | |||
| E | 24-36 | |||
| F | 28-40 | |||
| G | 34-50 | |||
| J | 45-65 | |||
| O | 48-68 | |||
| R | 64-80 | |||
| M | 65-95 ★ | |||
| I | 85-105 ★ | |||
| 最大功耗(VA/極) | 6.6 | |||
| 耐振動 | 10～55Hz 15m/s2 | |||
| 抗沖擊 | 50m/s2 | |||
| 防護等級 | IP2X | |||
| 輔助觸頭布置 | 1NO1NC | |||
| 輔助觸頭最小工作電壓電流 | DC5V/3mA | |||
| 其他 | ★僅能用于獨立安裝型 | |||
| TK-N3P | ||||
| 接線能力 | ||||
| 導線連接方式 | 壓接端子連接型 | |||
| 主回路 | ||||
| 多股線、多股軟線 | mm2 | 0.75～50 | ||
| 壓接端子的最大寬度 | mm | 16.7 | ||
| 端子螺釘尺寸 | M6 | |||
| 緊固扭矩 | N·m | 4～5 | ||
| 輔助回路 | ||||
| 單芯線、多股線（直接連接） | 1根 | mm2 | 0.75～2.5 | |
| 2根 | mm2 | 0.75～1.5 | ||
| 2根 | mm2 | 1.5～2.5 | ||
| 多股線、多股軟線（壓接端子連接） | mm2 | 0.75～2.5 | ||
| 壓接端子最大寬度 | mm | 7.7 | ||
| 端子螺釘尺寸 | M3.5 | |||
| 緊固扭矩 | N·m | 0.8～1 | ||
| TK-N3P | ||||
| 可選用附件 | ||||
| 釋放再扣按鈕 | SZ-R4 | 長度:300mm | ||
| SZ-R5 | 長度:500mm | |||
| SZ-R6 | 長度:700mm | |||
| 脫扣指示器 | SZ-L100N2 | 額定電壓:AC100-110V 50/60Hz | ||
| SZ-L200N2 | 額定電壓:AC220-230V 50/60Hz | |||
| 單獨安裝單元 | SZ-HE | |||
| 可配用接觸器 | SC-E3P、E4P, SC-E3PK | |||
