屬性劃分：
熱過載繼電器 >> 標準型 >> 箱式結構

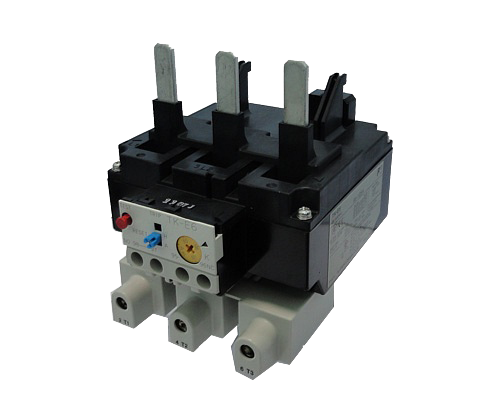

| TK-E6 | TK-E6H | |||||
| 主回路特性 | ||||||
| 整定電流范圍（A）及代號 | J | 45-65 | J | 45-65 | ||
| L | 53-80 | L | 53-80 | |||
| M | 65-95 | M | 65-95 | |||
| N | 85-125 | N | 85-125 | |||
| P | 110-160 | P | 110-160 | |||
| 最大功耗(VA/極) | 8 | |||||
| 耐振動 | 10～55Hz 15m/s2 | |||||
| 抗沖擊 | 50m/s2 | |||||
| 防護等級 | IP2X | |||||
| 輔助觸頭布置 | 1NO1NC | |||||
| 輔助觸頭最小工作電壓電流 | DC5V/3mA | |||||
| TK-E6 | TK-E6H | |||||
| 接線能力 | ||||||
| 導線連接方式 | 導線直配型 | |||||
| 主回路 | ||||||
| 單芯線、多股線 | mm2 | 10～70 | ||||
| 多股軟線（帶套管） | mm2 | 10～70 | ||||
| 端子螺釘尺寸 | M16 | |||||
| 緊固扭矩 | N·m | 10 | ||||
| 輔助回路 | ||||||
| 單芯線、多股線 （直接連接） | 1根 | mm2 | 0.75～2.5 | |||
| 2根 | mm2 | 0.75～1.5 | ||||
| 2根 | mm2 | 1.5～2.5 | ||||
| 多股線、多股軟線（壓接端子連接） | mm2 | 0.75～2.5 | ||||
| 壓接端子最大寬度 | mm | 7.7 | ||||
| 端子螺釘尺寸 | M3.5 | |||||
| 緊固扭矩 | N·m | 0.8～1 | ||||
| TK-E6 | TK-E6H | ||||
| 可選用附件 | |||||
| 釋放再扣按鈕 | SZ-R4 | 長度:300mm | |||
| SZ-R5 | 長度:500mm | ||||
| SZ-R6 | 長度:700mm | ||||
| 脫扣指示器 | SZ-L100N2 | 額定電壓:AC100-110V 50/60Hz | |||
| SZ-L200N2 | 額定電壓:AC220-230V 50/60Hz | ||||
| 可配用接觸器 | SC-E6,E7 | ||||
