屬性劃分：
熱過載繼電器 >> 標準型 >> 箱式結(jié)構(gòu)

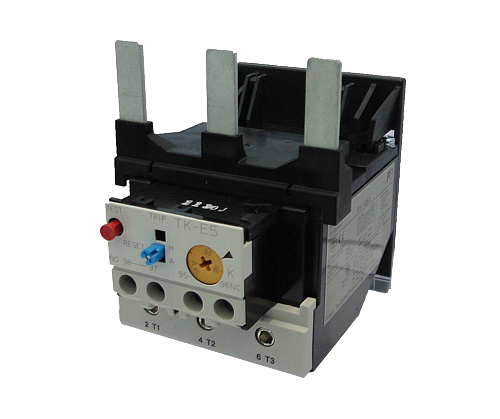

| TK-E5 | ||||
| 主回路特性 | ||||
| 整定電流范圍（A）及代號 | B | 18-26 | ||
| E | 24-36 | |||
| F | 28-40 | |||
| G | 34-50 | |||
| J | 45-65 | |||
| M | 65-95 | |||
| I | 85-105 | |||
| 最大功耗(VA/極) | 6.6 | |||
| 耐振動 | 10～55Hz 15m/s2 | |||
| 抗沖擊 | 50m/s2 | |||
| 防護等級 | IP2X | |||
| 輔助觸頭布置 | 1NO1NC | |||
| 輔助觸頭最小工作電壓電流 | DC5V/3mA | |||
| TK-E5 | |||
| 接線能力 | |||
| 導線連接方式 | 導線直配型 | ||
| 主回路 | |||
| 單芯線、多股線 | mm2 | 1～35 | |
| 多股軟線（帶套管） | mm2 | 1～35 | |
| 端子螺釘尺寸 | M12 | ||
| 緊固扭矩 | N·m | 8 | |
| 輔助回路 | |||
| 單芯線、多股線 （直接連接） | 1根 | mm2 | 0.75～2.5 |
| 2根 | mm2 | 0.75～1.5 | |
| 2根 | mm2 | 1.5～2.5 | |
| 多股線、多股軟線（壓接端子連接） | mm2 | 0.75～2.5 | |
| 壓接端子最大寬度 | mm | 7.7 | |
| 端子螺釘尺寸 | M3.5 | ||
| 緊固扭矩 | N·m | 0.8～1 | |
| TK-E5 | ||
| 可選用附件 | ||
| 釋放再扣按鈕 | SZ-R4 | 長度:300mm |
| SZ-R5 | 長度:500mm | |
| SZ-R6 | 長度:700mm | |
| 脫扣指示器 | SZ-L100N2 | 額定電壓:AC100-110V 50/60Hz |
| SZ-L200N2 | 額定電壓:AC220-230V 50/60Hz | |
| 可配用接觸器 | SC-E5 | |
